板式换热器

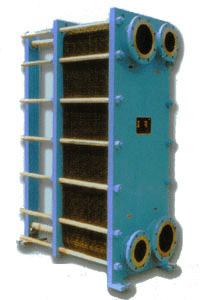

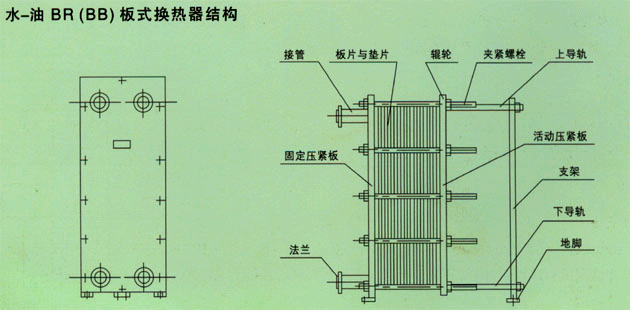

板式换热器是由传热板片、密封胶垫、框架、夹紧螺柱等主要零部件组成（如图）。传热板片和密封胶垫是板式换热器的核心零件，对换热器的性能和使用质量起决定性作用。
板片有四个角孔，按设计要求，贴密封垫后装在框架的固定板和活动板之间用夹紧螺栓夹紧。板片间形成冷、热介质通道。两种介质在相邻两通道中流过，进行充分的热交换。
板式换热器压力一般为0.6、0.8、1.0、1.2、1.6MPa，采用特殊工艺，也可达到2.0、2.5MPa；温度一般低于150摄氏度，用于蒸汽加热或冷凝工况时，可在板式换热器上加装减速温装置，保护传热板片和密封垫片。
板式换热器传热板片材料，一般为不锈钢SUS304、SUS321、SUS316、SUS316L 等；密封胶垫一般为丁晴和三元乙丙橡胶。特殊情况，可根据用户要求或使用工况选用其它材料制造。
板式换热器结构紧凑、占地面积小、换热效率高、运行安全可靠、使用寿命长、压力损失小、安装清洗方便、投资成本低，因此被广泛用于石油化工、发电、冶金、食品、医药、集中供热等领域。

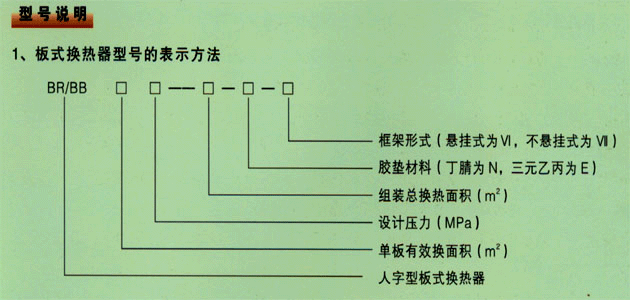

板式换热器主要分为流道等截面积（BR型）和流道不等截面积（BB型），单流程（接管在一侧）多流程（接管在两侧）。 |
 |
BB型板式换热器
通常的板式换热器板间通道横截面积是相等的，即为BR型，实际使用中，两种介质的流量往往是不相等的，在单流程情况下两种液体流过板间的流速就会出现差异，而影响传热效果。BB型板式换热器将板片压制成两种横截面积完全不等的波纹板片，组合起来，形成宽窄流道，两通道横截面积近似2：1。使用中，流量大的介质流经宽流道，流量小的介质流经窄流道。在单流程的工况下，两种介质在流道中的流速接近或相等。从而提高了换热效能。其特点：
1、BB型板式换热器的接管口径不等，大孔与宽流道相通，流经大流量介质，小孔与窄流道相通，流经小流量介质，使介质在管内流速合理。
2、BB型板式换热器采用了对角流的结构，两种介质在板间，流体死区变小，因此提高了换热效果。
3、BB型板式换热器接管在一侧，可使设备方便安装，调试和维修。
4、在冷热介质处理量不等的情况下，选用不等截面积板式换热器，可减少选用面积，减少投资。
在集中供热系统中，一次热媒的流量一般是二次热媒流量的二分之一，因此BB型板式换热器更适用集中供热。
|
 |
| |
 |
|
